대구FC 전용축구장 지붕캐노피
|
용도 |
제품 |
시스템 |
색상 |
|
캐노피 |
폴리유 16T |
ALPC 시스템 |
라이트블루 |
|
수량 |
시공사 |
준공일 |
위치 |
|
1,500㎡ |
|
2018 |
대구 |
대구 시민운동장 신축공사의 지붕 캐노피로 폴리카보네이트 복층판이 적용되었다.
지붕 캐노피는 폴리유(POLY-U) 16T가 사용되었다. 폴리유 제품은 공압출 UV코팅으로
자외선을 완벽차단하여 인체에 유리하며 운동경기를 관람하는 관객들에게 햇빛의
눈부심과 뜨거운 북사열을 차단하는데 폴리카보네이트 복측판은 탁월한 효과가 있다.
다양한 색상의 제품들이 있으나 이번 현장에는 라이트 블루가 사용되어
시원한 느낌을 주면서도 하늘의 푸른빛과 잘 어울린다.

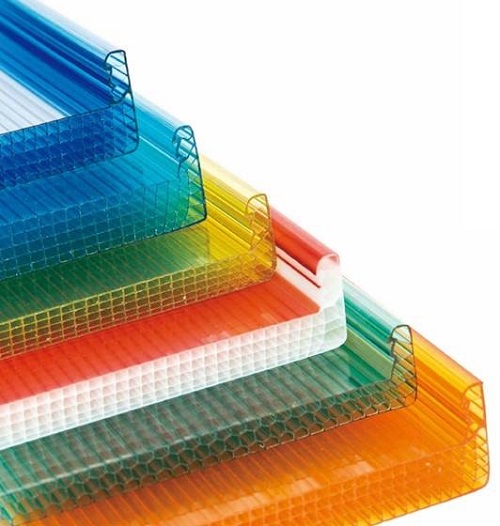

폴리유(POLY-U) 제품사진

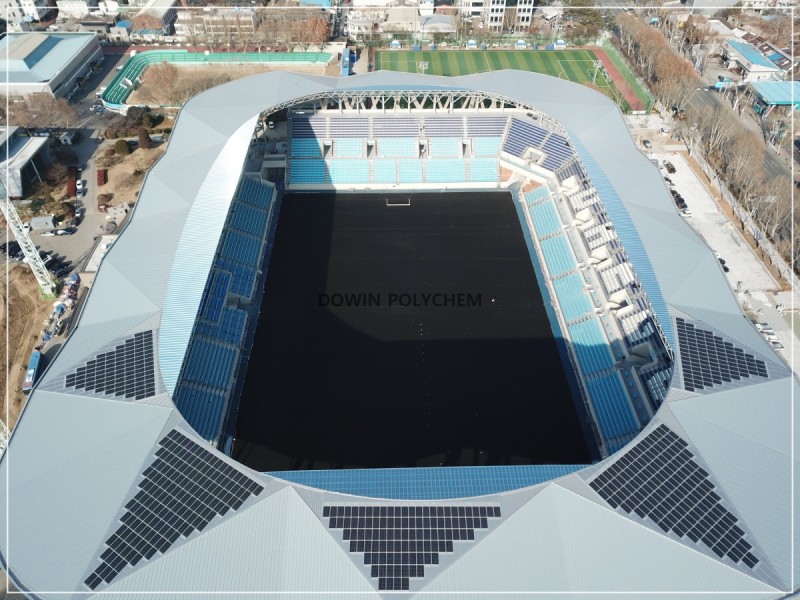

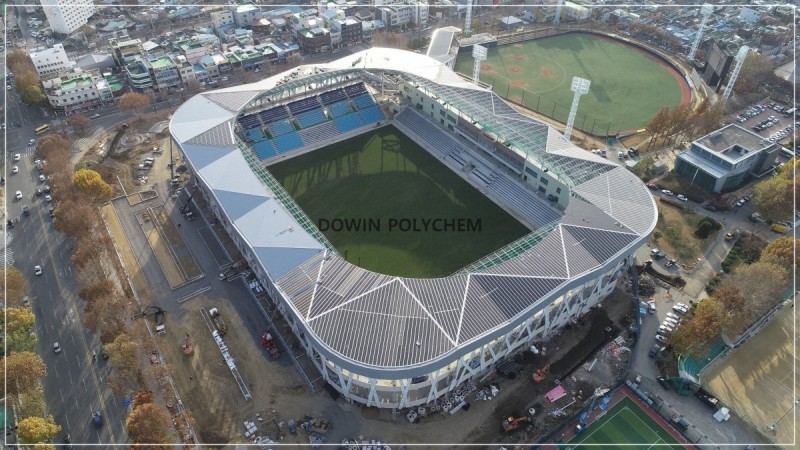

하늘에서 경기장을 보았을 때 모습이다. 지붕의 끝부분에 철골하지가 보이며 아직 폴리유가 설치되기 전의 모습이다.
일부 금속지붕도 설치되지 않았다. 하지는 옥외 경기장인 만큼 바람에 판재가 견고히 결착되어 있고 혹시 있을 수 있는
기상이변으로 인한 폭설에 대비하여 튼튼하게 설치한다.

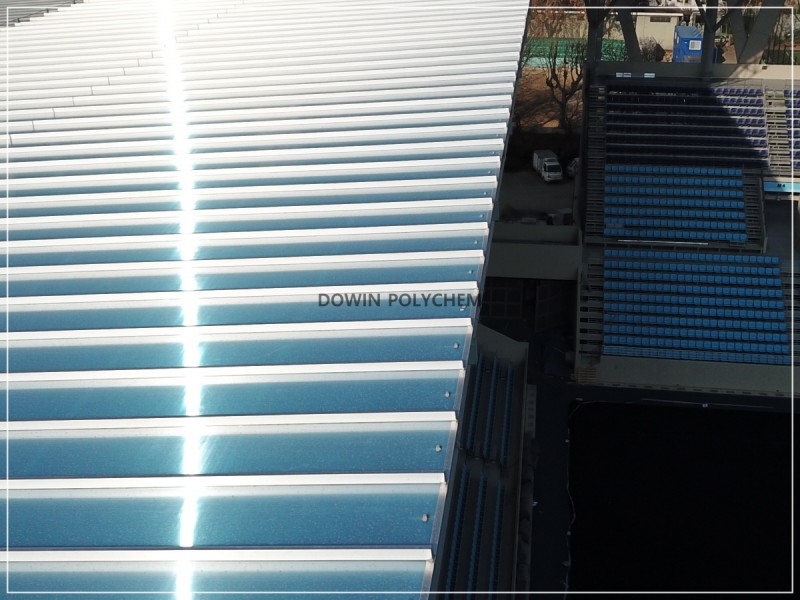

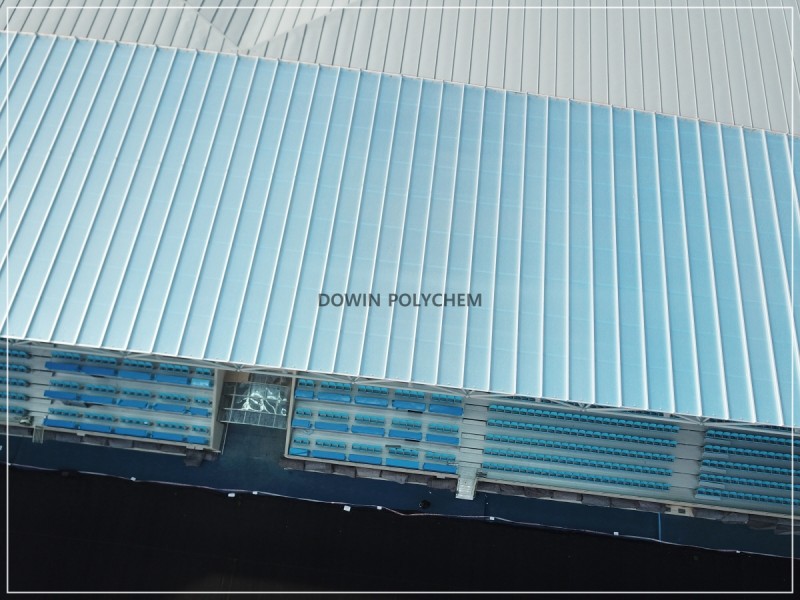

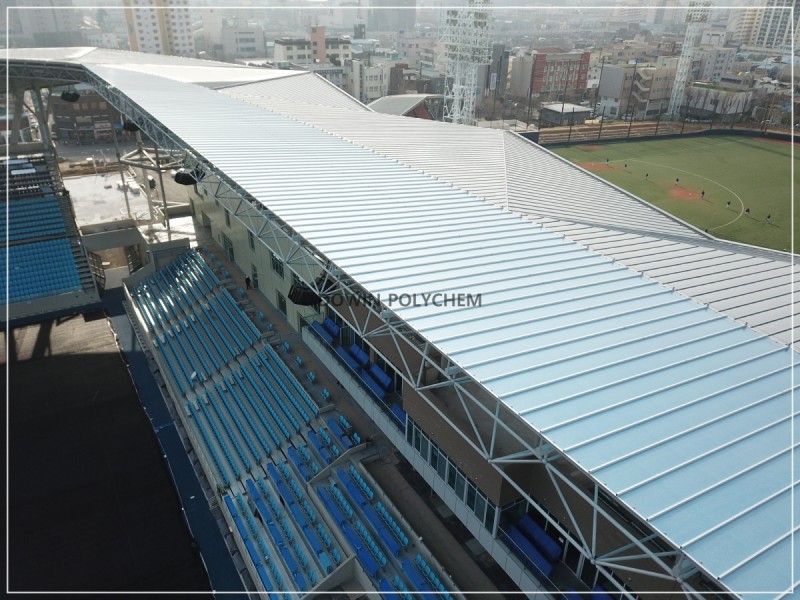

폴리유를 설치한 모습이다. 깔끔하게 시공되었다.
폭이 600mm자재가 사용되었고 뒷편의 금속판재의 폭과 비슷하여 잘 어울린다.

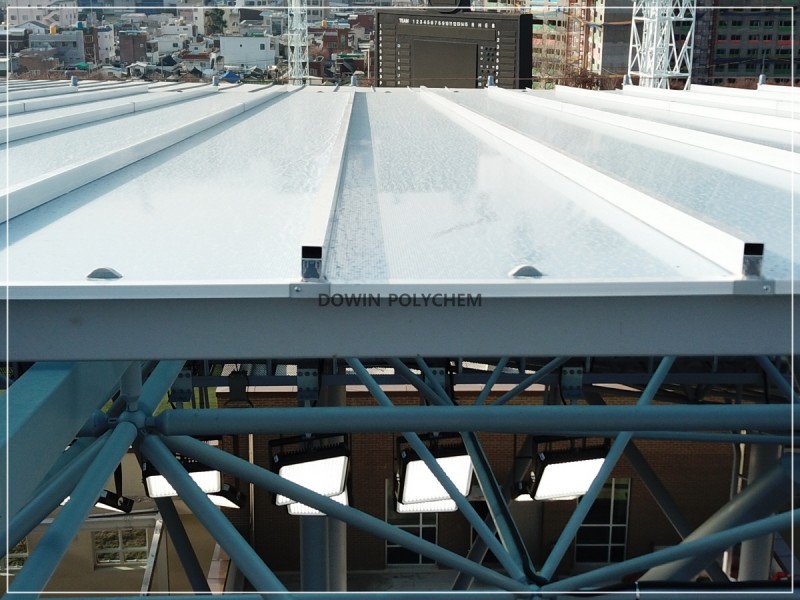

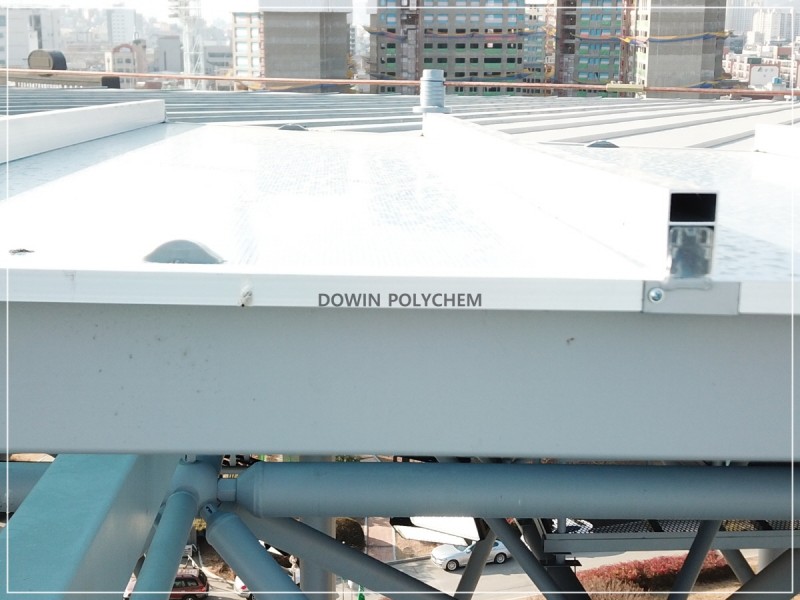

판재가 설치된 후의 처마부분이다. 이번 프로젝트는 바람의 영향이 강한 부분이기 때문에 일반적으로 폴리유의 결합에
PC커넥터가 사용되나 이번의 경우에는 ALPC커넥터가 사용되었다. ALPC커넥터는 알루미늄과 PC가 하나로 결합되어
있는 커넥터로서 강도뿐만 아니라 판재를 서로 강하게 결합시켜 견고하게 고정시키는 역할을 해준다.

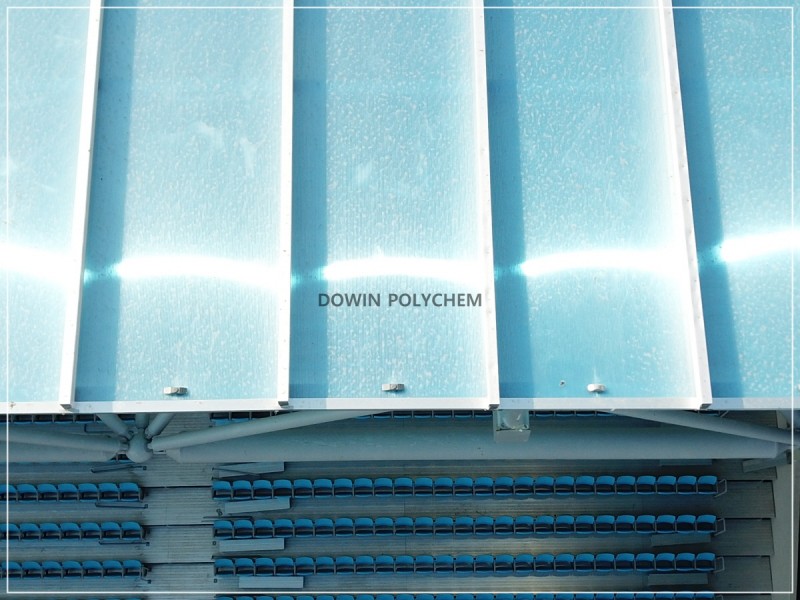

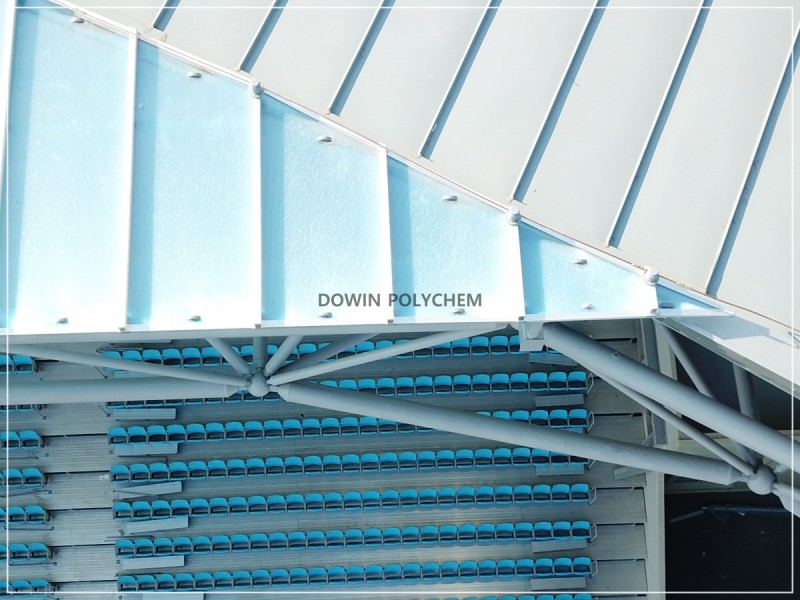

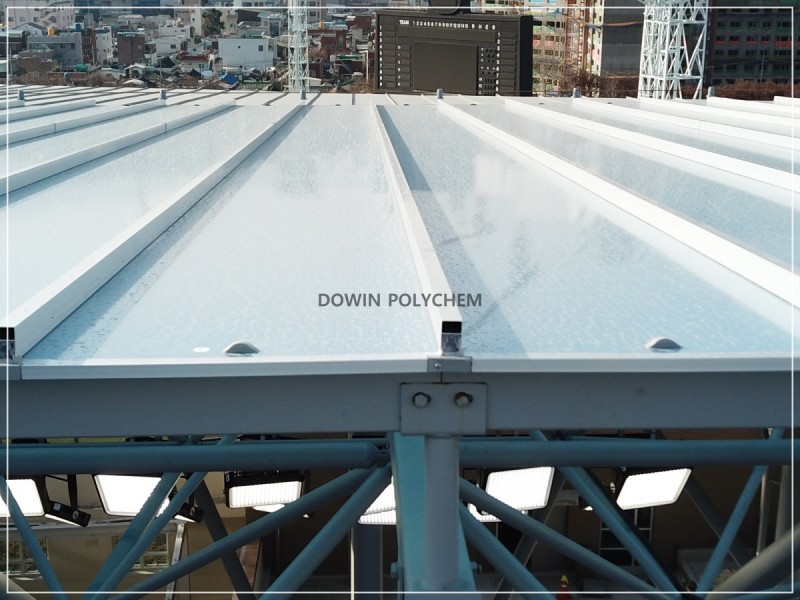

판재 중앙부분에 스크류 캡이 설치된 모습을 볼 수 있다. 판재 중간부분에 판재와 하지를 직접 연결하는
스크류를 체결하여 판재가 강풍에 날아가지 않도록 한번 더 잡아주게 된다.
또한 PC커넥터 마구리 부분에 PC로된 캡을 끼운 모습이 보인다. 이는 PC안으로 물이 들어가는 것을 방지하여
누수가 되지 않도록 방지한다.

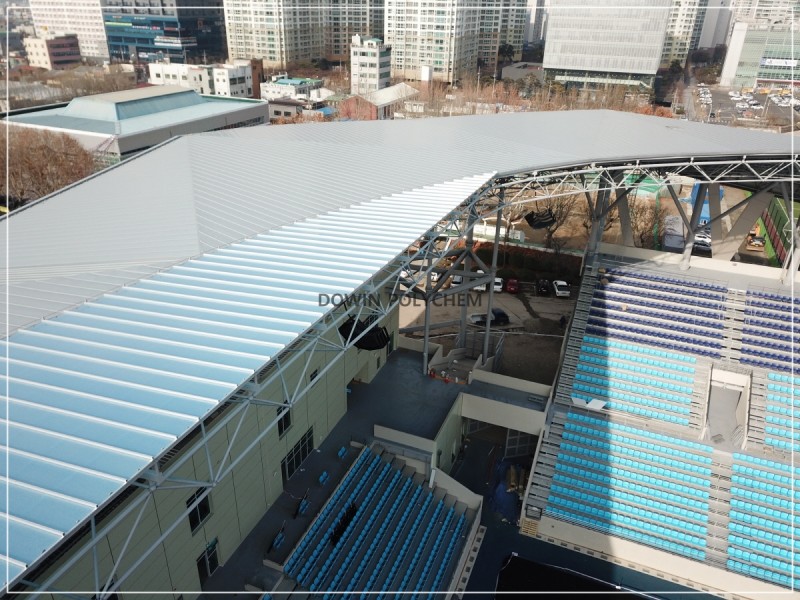

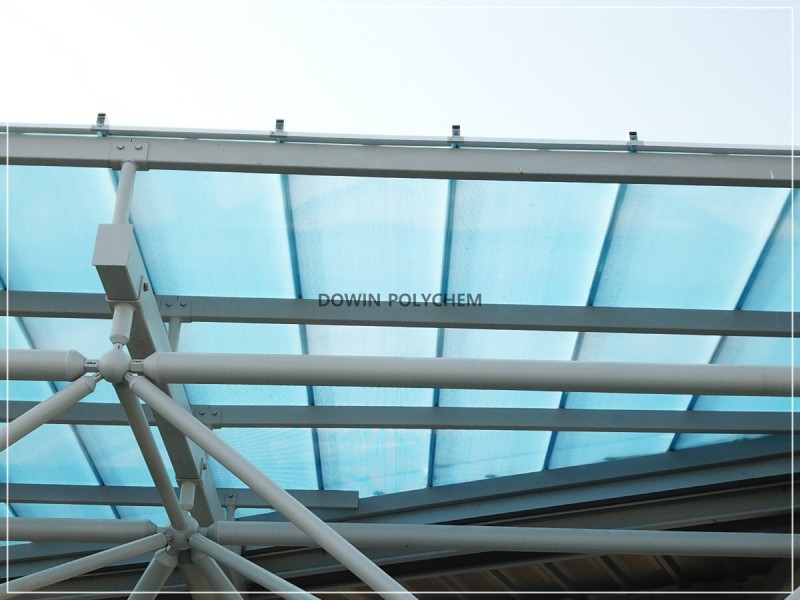

시공이 완료된 모습니다. 1층 관람석 의자와 비슷한 색깔이다. 관람석에서도 하늘과 처마가 자연스럽게 만난다.
